Електродвигун ТМ — АИР80А2 1.5 кВт 3000 об./хв 380 В трифазний
Трифазний електродвигун ТМ . Двигун відрізняється високою надійністю, енергоефективністю та тривалим терміном служби. Завдяки компактним розмірам та стандартним кліматичним виконанням, цей двигун підходить для використання в різних умовах експлуатації. Ідеальний вибір для обладнання, яке потребує стабільної потужності та плавного запуску.
Технічні характеристики електродвигуна АИР80А2
| Основні | |
|---|---|
| Виробник | Промелектро-Харків |
| Країна виробник | Україна |
| Тип двигуна | Асинхронні |
| Кількість фаз | 3 |
| Потужність | 1.5 кВт |
| Кількість полюсів | 2 шт. |
| Частота обертання | 3000 об/хв |
| Колір корпусу | Сірий |
| Спосіб монтажу | На лапах |
| Ступінь захисту IP | 54 |
| Вага | 12.4 кг |
| Стан | Новий |
| Напруга, В | 380 |
| Габаритні розміри | |
| Діаметр вала | 22 мм |

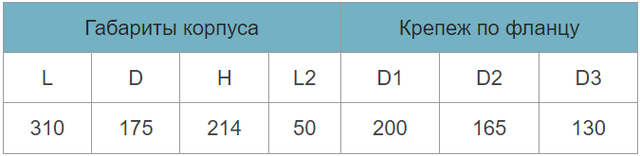

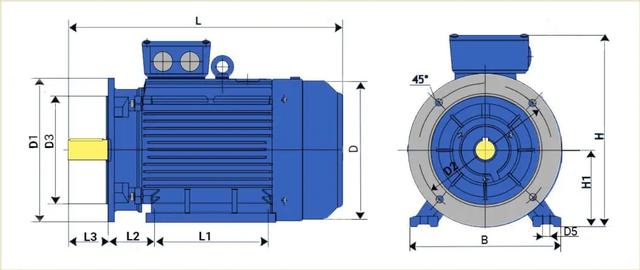

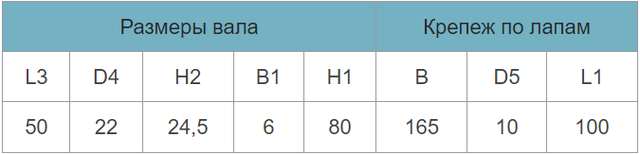

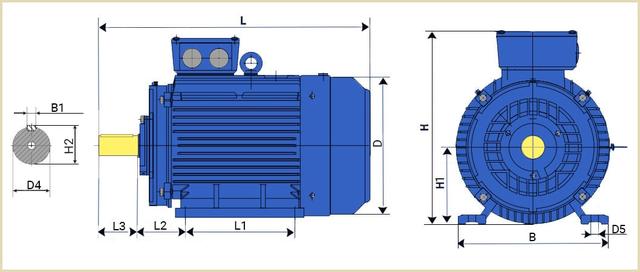

Креслення та розміри електродвигуна АИР80А2
АИР80А2: варіанти монтажного виконання
- ІМ1081 – Двигун з лапами (стандартне виконання), що дозволяє монтувати його паралельно до монтажної поверхні.
- ІМ2081 – Електромотор з лапами і фланцем (комбінований варіант), що дає можливість встановлювати його як паралельно, так і перпендикулярно до поверхні для кріплення.
- ІМ3081 – Електродвигун з фланцем. Завдяки фланцю, двигун можна монтувати перпендикулярно до монтажної поверхні.
- ІМ2181 - До комбінованих двигунів відносять ті, що окрім фланцевого чи торцевого кріплення мають додаткове кріплення на лапах.
- ІМ3181 - Двигуни з торцевим кріпленням (в народі «малий фланець») - це двигуни, які кріпляться болтами безпосередньо до обладнання, що приводиться в дію
Розшифровка маркування АИР80А2:
Під час придбання АИР80А2 замовник може ознайомитися з технічними параметрами, модифікацією, кількістю полюсів, способом кріплення двигуна (B3, B5, B14, B34, B35), а також розмірами сердечника, зазначеними на бірці двигуна. Нижче наведено приклад розшифровки маркування:
- АИР — тип електродвигуна
- 80 — умовний габарит
- А — позначення довжини осердя
- 2 — число полюсів
- У2 — категорія розміщення
- IM 1081 — монтажне вироблення лапи
Схеми підключення до мережі
АИР80А2 1.5 кВт 3000 об/хв – електродвигун, який працює від мережі 220/380 вольт і має габарит 56 мм. Підключення здійснюється за схемою "Трикутник Δ" при напрузі 220В або за схемою "Зірка Y" при напрузі 380В.
 |  |
| Y — електродвигун з заводу підключений для роботи при напрузі 380В. Переваги: надійність, плавний запуск, можливість роботи в режимі короткочасних перевантажень, знижені пускові струми, високий коефіцієнт корисної дії. Недоліки: можливе зниження потужності на 30% від заявленої в технічному паспорті при тривалій роботі. | Δ – живлення від мережі 220В. Переваги: забезпечується максимальна потужність відповідно до заявлених характеристик. Недоліки: при живленні від однофазної мережі 220В необхідний фазозсувний конденсатор, а також існує ризик перегріву ізоляції обмоток через високу пускову силу струму під час запуску двигуна. |
