Електродвигун ТМ — АИР63В6 0.25 кВт 1000 об./хв 380 В трифазний
Трифазний електродвигун ТМ . Двигун відрізняється високою надійністю, енергоефективністю та тривалим терміном служби. Завдяки компактним розмірам та стандартним кліматичним виконанням, цей двигун підходить для використання в різних умовах експлуатації. Ідеальний вибір для обладнання, яке потребує стабільної потужності та плавного запуску.
Технічні характеристики електродвигуна АИР63В6
| Технічні характеристики двигуна АІР 63 B6 | |
|---|---|
| Потужність | 0,25 кВт: |
| Частота обертання | 1000 об/хв |
| Напруга | 380 В |
| Кількість полюсів | 2 |
| Діаметр вала | 14 мм |
| Фазність | 3 |
| Струм за 380 В | 1,1 А |
| ККД | 58,3 % |
| Коефіцієнт потужності | 0,68 |
| Шум | 51 дБ |
| Частота тока | 50 Гц |
| Вага | 7,2 кг |
| Режим роботи | Тривалий S1 |
| Термічний клас ізоляції обвиток | F – до 150°С |
| Співвідношення моментів струму МП/Мн | 1.9 |

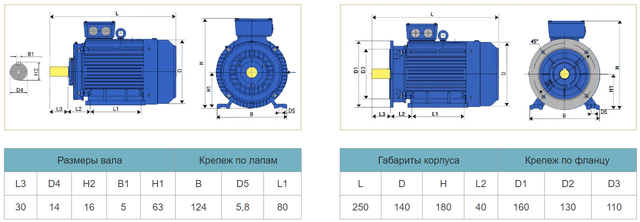

Креслення та розміри електродвигуна АИР63В6
АИР63В6: варіанти монтажного виконання
- ІМ1081 – Двигун з лапами (стандартне виконання), що дозволяє монтувати його паралельно до монтажної поверхні.
- ІМ2081 – Електромотор з лапами і фланцем (комбінований варіант), що дає можливість встановлювати його як паралельно, так і перпендикулярно до поверхні для кріплення.
- ІМ3081 – Електродвигун з фланцем. Завдяки фланцю, двигун можна монтувати перпендикулярно до монтажної поверхні.
- ІМ2181 - До комбінованих двигунів відносять ті, що окрім фланцевого чи торцевого кріплення мають додаткове кріплення на лапах.
- ІМ3181 - Двигуни з торцевим кріпленням (в народі «малий фланець») - це двигуни, які кріпляться болтами безпосередньо до обладнання, що приводиться в дію
Розшифровка маркування АИР63В6:
Під час придбання АИР63В6 замовник може ознайомитися з технічними параметрами, модифікацією, кількістю полюсів, способом кріплення двигуна (B3, B5, B14, B34, B35), а також розмірами сердечника, зазначеними на бірці двигуна. Нижче наведено приклад розшифровки маркування:
- АІР — тип електродвигуна
- 63 — умовний габарит
- B — позначення довжини осердя
- 6 — число полюсів
- У2 — категорія розміщення
- IM 1081 — монтажне вироблення лапи
Схеми підключення до мережі
АИР63В6 0.25 кВт 1000 об/хв – електродвигун, який працює від мережі 220/380 вольт і має габарит 56 мм. Підключення здійснюється за схемою "Трикутник Δ" при напрузі 220В або за схемою "Зірка Y" при напрузі 380В.
 |
 |
|
Y — електродвигун з заводу підключений для роботи при напрузі 380В. Переваги: надійність, плавний запуск, можливість роботи в режимі короткочасних перевантажень, знижені пускові струми, високий коефіцієнт корисної дії. Недоліки: можливе зниження потужності на 30% від заявленої в технічному паспорті при тривалій роботі. |
Δ – живлення від мережі 220В. Переваги: забезпечується максимальна потужність відповідно до заявлених характеристик. Недоліки: при живленні від однофазної мережі 220В необхідний фазозсувний конденсатор, а також існує ризик перегріву ізоляції обмоток через високу пускову силу струму під час запуску двигуна. |
