Электродвигатель ТМ — АИР132S6 5.5 кВт 1000 об./мин 380 В трехфазный
Трифазный электродвигатель ТМ. Двигатель отличается высокой надежностью, энергоэффективностью и длительным сроком службы. Благодаря компактным размерам и стандартным климатическим исполнениям, этот двигатель подходит для использования в различных условиях эксплуатации. Идеальный выбор для оборудования, которое требует стабильной мощности и плавного запуска.

Технические характеристики электродвигателя АИР132S6
| Технические характеристики двигателя АИР 132 S6 | |
|---|---|
| Мощность | 5,5 кВт: |
| Частота вращения | 1000 об/мин |
| Напряжение, | 380 В |
| Количество полюсов | 6 |
| Диаметр вала | 38 мм |
| Фазность | 3 |
| Ток при 380В | 12,9 А |
| КПД | 84 % |
| Коэффициент мощности | 0,76 |
| Шум | 69 дБ |
| Частота тока | 50 Гц |
| Вага | 76,7 Кг |
| Режим работы | Продолжительный S1 |
| Термический класс изоляции обмоток | F – до 150°С |
| Соотношение моментов тока Мп/Мн | 2,1 |

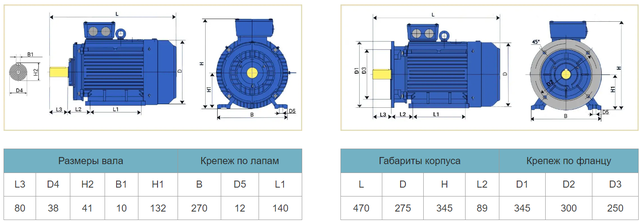

Чертеж и размер электродвигателя АИР132S6

АИР132S6 варианты монтажного исполнения
- ИМ1081 – Двигатель с лапами (стандартное исполнение), позволяющий монтировать его параллельно монтажной поверхности.
- IM2081 –Электромотор с лапами и фланцем (комбинированный вариант), что дает возможность устанавливать его как параллельно, так и перпендикулярно к крепежной поверхности.
- ИМ3081 – Электродвигатель с фланцем. Благодаря фланцу, двигатель можно монтировать перпендикулярно монтажной поверхности.
- ИМ2181 - К комбинированным двигателям относят те, которые кроме фланцевой или торцевой крепи имеют дополнительную крепь на лапах.
- ИМ3181 - Двигатели с торцевым креплением (в народе «малый фланец») - это двигатели, которые крепятся болтами непосредственно к оборудованию, приводимому в действие

Расшифровка маркировки АИР132S6:
При покупке АИР132S6 заказчик может ознакомиться с техническими параметрами, модификацией, количеством полюсов, способом крепления двигателя (B3, B5, B14, B34, B35), а также размерами сердечника, указанными на бирке двигателя. Ниже приведен пример расшифровки маркировки:
- АИР – тип электродвигателя
- 132 – условный габарит
- S – обозначение длины сердечника
- 6 – число полюсов
- У2 – категория размещения
- IM 1081 – монтажное исполнение лапы
Схемы подключения к сети
АИР132S6 5.5 кВт 1000 об/мин – электродвигатель, работающий от сети 220/380 вольт и имеющий габарит 56 мм. Подключение производится по схеме "Треугольник Δ" при напряжении 220В или по схеме "Звезда Y" при напряжении 380В.
![]() |
![]() |
|
Y — электродвигатель с завода подключен для работы при напряжении 380В. Преимущества: надежность, плавныйзапуск, возможность работы в режиме кратковременных перегрузок, сниженные пусковые токи, высокий коэффициент полезного действия. Недостатки: возможно снижение мощности на 30% от заявленной в техническом паспорте при длительной работе. |
Δ – питание от сети 220В. Преимущества: обеспечивается максимальная мощность в соответствии с заявленными характеристиками. при запуске двигателя. |
